Solární systémy na ohřev TUV.
Solární trubicove kolektory,kolektory U pipe.

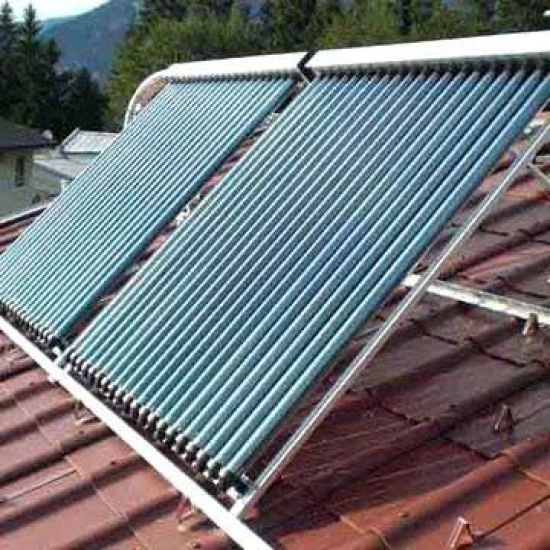

Ohřev TUV pomocí solárního systému U PIPES

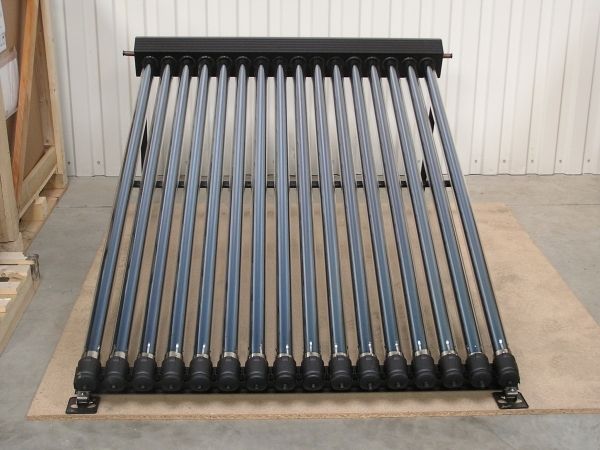

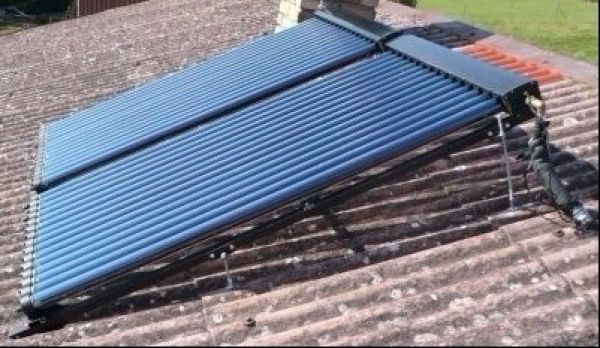

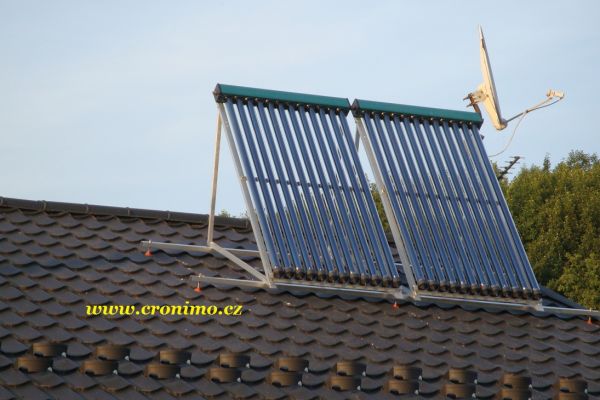

Solární kolektory - vakuové U PIPES , jsou nejvýkonější a nejvhodnější do středoevropského pásma.
Jsou výkonnější  o 15-20% ,než  system HEAT PIPES  a 25-30% než deskové sluneční kolektory stejné velikosti kolektorů.

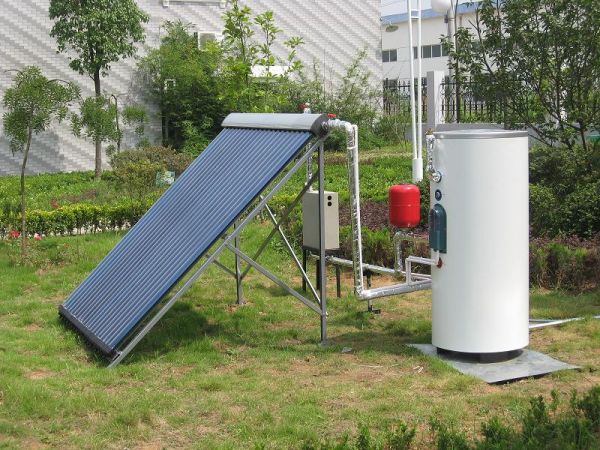

Solární systémy slouží pro přípravu TUV v domácnostech, rekreačních objektech, sportovištích, sociálních a zdravotnických zařízeních.

Solární systémy mohou ohřívat TUV samostatně, případně spolupracovat s ostatními zdroji tepla v objektu.



Popis solárního systému U PIPE

Solární systémy fungují na principu přeměny sluneční energie na teplo. Na rozdíl od ostatních zdrojů dokážou solární systémy dodávat teplo téměř zdarma, bez dalších nákladů na údržbu.

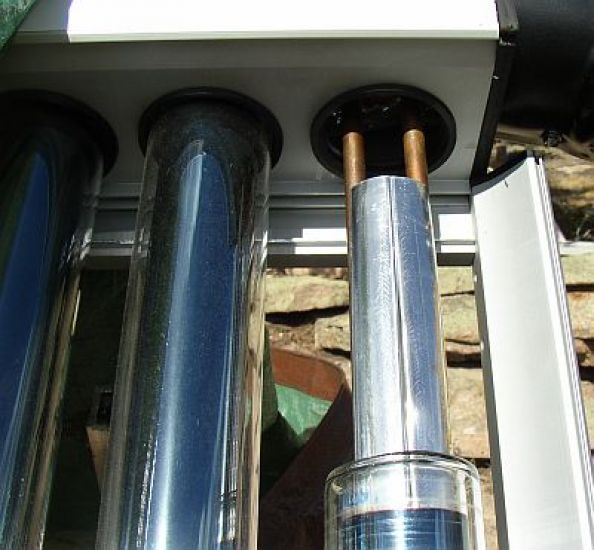

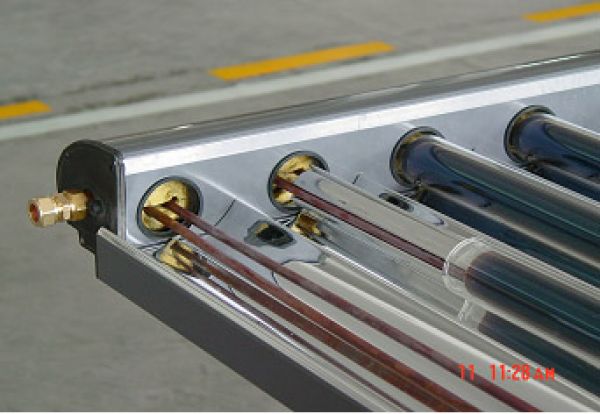

Tyto solární kolektory se skládají ze dvou soustředných trubek, které jsou vyrobeny ze speciálního skla. Trubky jsou na jedné straně zataveny, čímž vytváří dvojitou trubku. Na straně druhé jsou půlkulovitě uzavřeny. Prostor mezi trubkami je vyplněn vakuem. Teplo zůstává uvnitř trubice díky speciálnímu nátěru vně trubky. Vakuum minimalizuje zpětné vyzařování zachycené energie. Teplo se předává měděnou trubicí, ve které se nachází nemrznoucí směs. Tato nemrznoucí směs je odolná vůči mrazu až do - 30°. Směs poté přechází do zásobníku a předává získané teplo pomocí výměníku do zásobníku teplé vody.

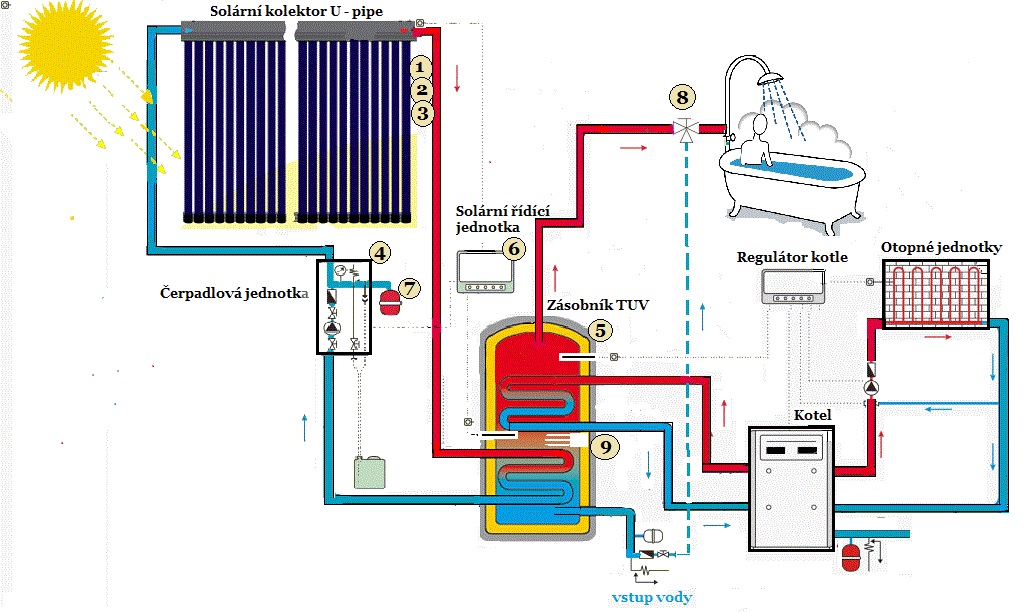

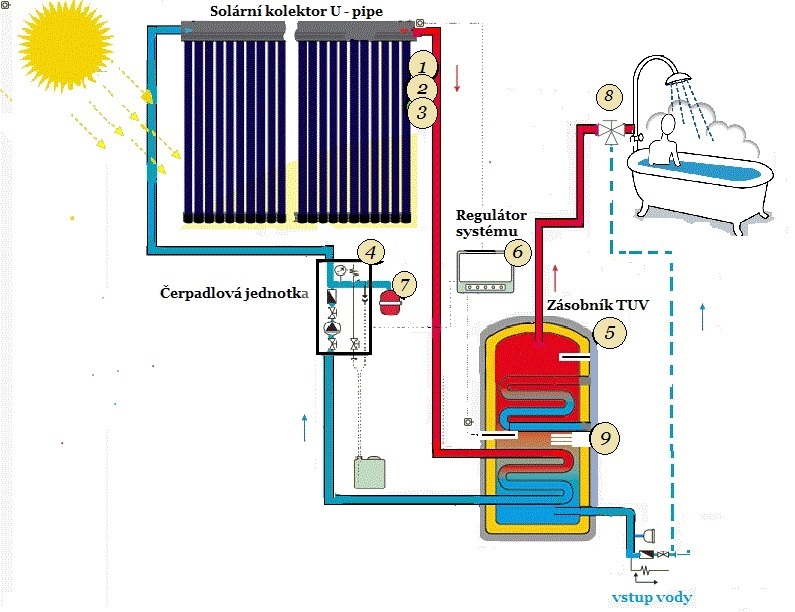

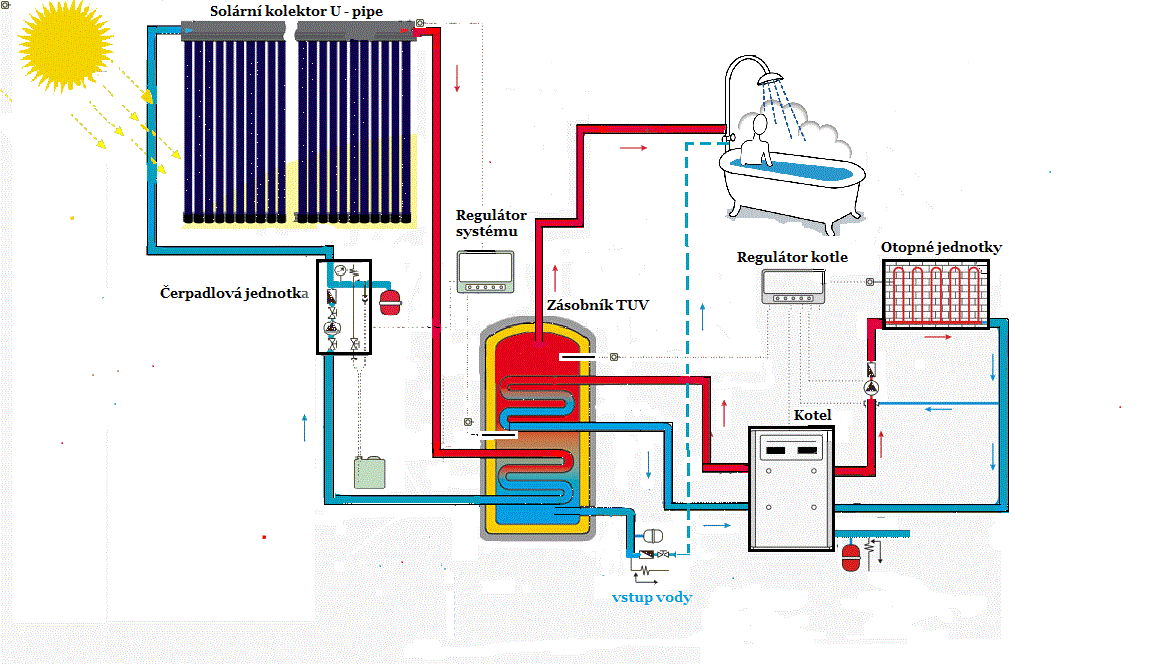

Návrh zapojení solárního systému na ohřevu TUV.

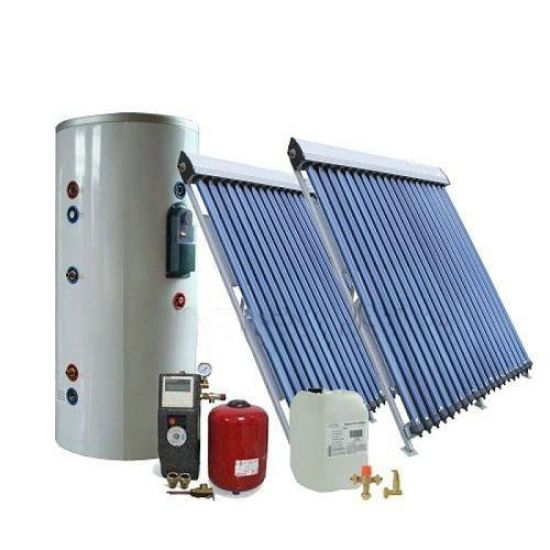

Solární systém - ohřev TUV 150 l

  • Systém svou velikostí vhodný pro malé domácnosti
    (1 až 2 osoby) nebo rekreční chaty
  • Kombinace solárního ohřevu a elektrické topné
    patrony v zásobníku
  • Jednoduchá a rychlá montáž





 Pozice  Popis  Ks

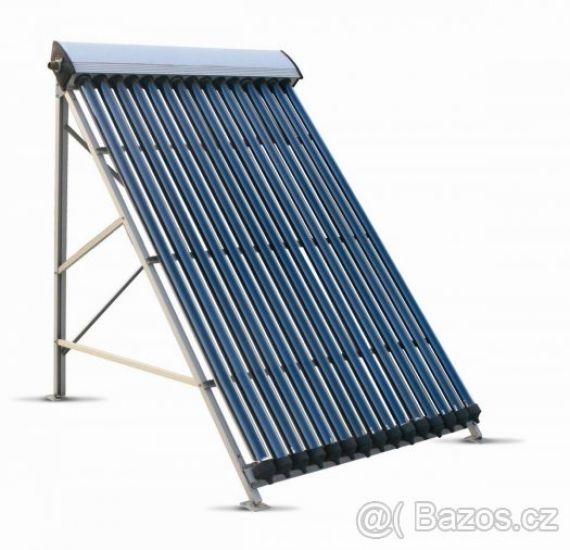

 1  Solární kolektor  U pipes, 18 vakuovych trubic  1
 2  Propojovací komponenty včetně jímky na čidlo a prostupových hadic (1m)  1

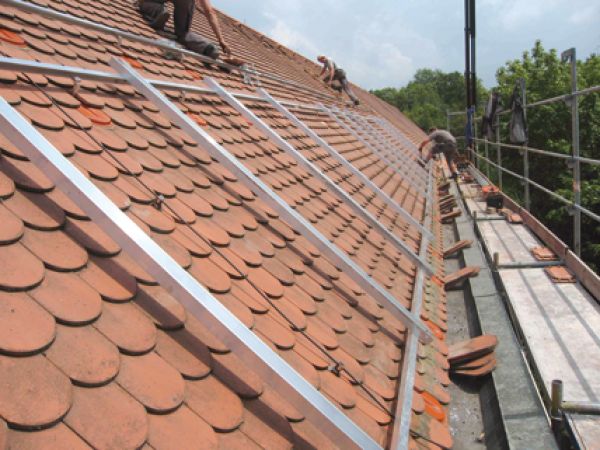

 3  Kotvící prvky pro 1 kolektor   1

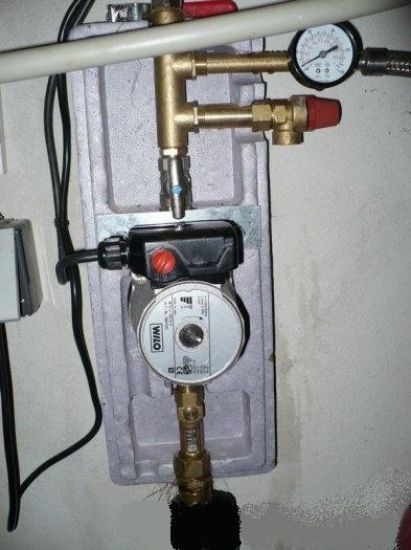

 4  Solární stanice s ventilovou automatikou, s pernamentním odvzdušněním  1

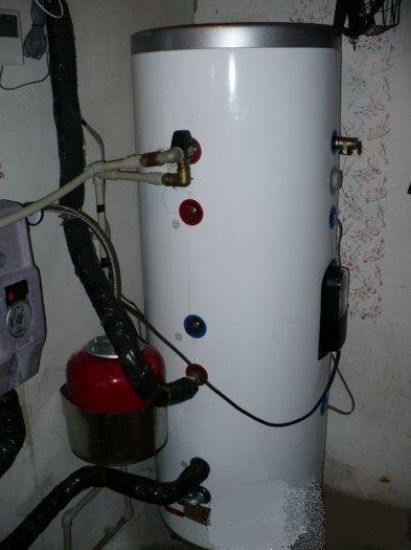

 5  Zásobník vody 150 litrů + elektorpatrona  1

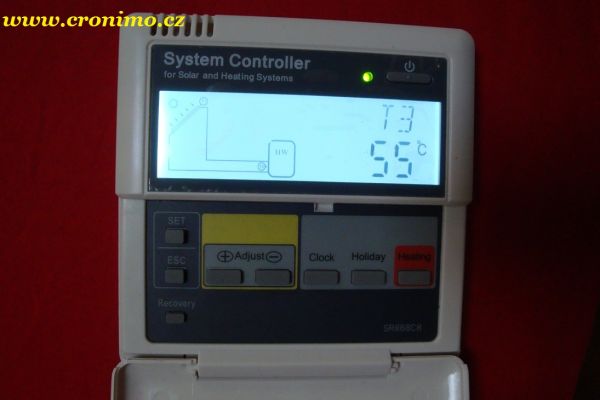

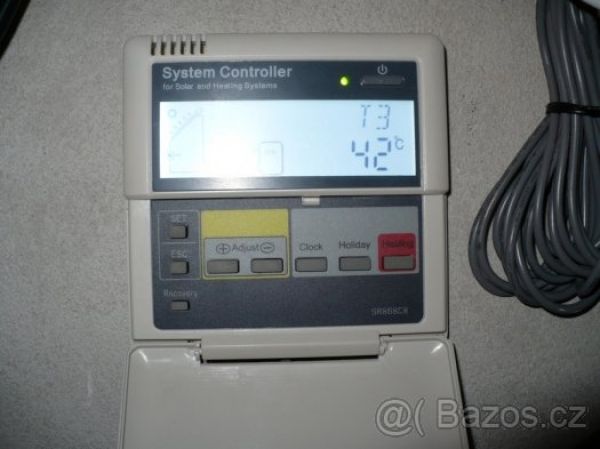

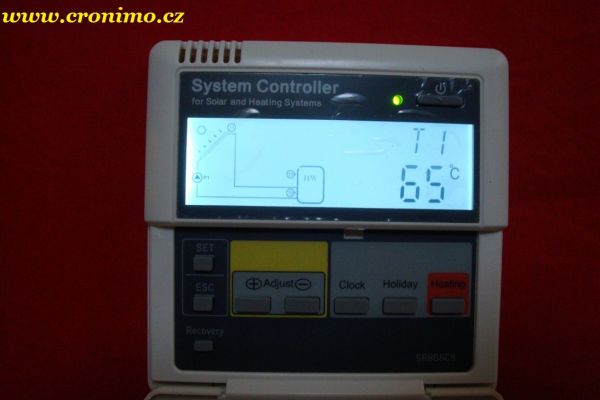

 6  Solární řídící jednotka CR 10 včetně třech čidel  1
 7  čerpadlo,expanzní nádoba 5litrů včetně držáku a propojovací hadice  1
 8  Termostatický směšovací ventil  1
9 Elektro ohřev  1





 CENA SETU 150 L - 29550 CZK BEZ DPH A MONTÁŽE





Solární systém - ohřev TUV 200 l

  • Systém svou velikostí vhodný pro domácnosti
    s 3 až 4 osobami
  • Kombinace solárního ohřevu a elektrické topné
    patrony v zásobníku

 Pozice  Popis  Ks
 1 Solární kolektor U pipes , 24 vakuovych trubic  1
 2 Propojovací komponenty včetně jímky na čidlo.  1
 3 Kotvící prvky pro 2 kolektory - sklon střechy 45°atd,   1
 4  Solární stanice s ventilovou automatikou, s pernamentním odvzdušněním  1
 5  jednovalentní zásobník vody 200l + elektorpatrona  1
 6  Solární řídící jednotka CR10 včetně tří čidel  1
 7 čerpadlo ,expanzní nádoba 5litrů včetně držáku a propojovací hadice  1
 8  Termostatický směšovací ventil  1
 9 Elektro ohřev  1

  CENA SETU  200 L - 33900 CZK BEZ DPH A MONTÁŽE




Solární systém - ohřev TUV 250 l

  • Systém svou velikostí vhodný pro domácnosti
    s 3 až 4 osobami
  • Kombinace solárního ohřevu a elektrické topné
    patrony v zásobníku

 Pozice  Popis  Ks
 1 Solární kolektor U pipes , 30 vakuovych trubic  1
 2 Propojovací komponenty včetně jímky na čidlo a prostupových hadic   1
 3 Kotvící prvky pro 2 kolektory   1
 4  Solární stanice s ventilovou automatikou, s pernamentním odvzdušněním  1
 5  Dvojvalentní zásobník vody 250l + elektropartona  1
 6  Solární řídící jednotka  včetně třech čidel  1
 7 čerpadlo,expanzní nádoba 8 litrů včetně držáku a propojovací hadice  1
 8  Termostatický směšovací ventil  1
 9 Elektro ohřev  1

  CENA SETU  250 L - 39317 CZK BEZ DPH A MONTÁŽE






Solární systém - ohřev TUV 300 l

  • Systém svou velikostí vhodný pro domácnosti
    se 4 až 5 osobami
  • Kombinace solárního ohřevu a elektrické topné
    patrony v zásobníku

 Pozice  Popis  Ks
 1 Solární kolektor U pipes , 36 vakuovych trubic  1
 2 Propojovací komponenty včetně jímky na čidlo a prostupových hadic   1
 3 Kotvící prvky pro 2 kolektory - sklon střechy 45° atd  1
 4  Solární stanice s ventilovou automatikou, s pernamentním odvzdušněním  1
 5  Dvojvalentní zásobník vody 300l + elektorpatrona  1
 6  Solární řídící jednotka  včetně tří čidel  1
 7 čerpadlo expanzní nádoba 8litrů včetně držáku a propojovací hadice  1
 8  Termostatický směšovací ventil  1
 9 Elektro ohřev  1

 CENA SETU 300 L - 45150 CZK BEZ DPH A MONTÁŽE.



Solární systém - ohřev TUV 400 l

  • Systém svou velikostí vhodný pro domácnosti
    se 6 až 8 osobami
  • Kombinace solárního ohřevu, dohřevu plynovým
    kotlem a elektrické topné patrony v zásobníku


 Pozice  Popis  Ks
 1 Solární kolektor U pipes 48 vakuovych trubic  1
 2 Propojovací komponenty včetně jímky na čidlo a prostupových hadic   1
 3 Kotvící prvky pro 3 kolektory - sklon střechy 45°atd  1
 4  Solární stanice s ventilovou automatikou, s pernamentním odvzdušněním  1
 5  Dvouvalentni zásobník vody 400l + elektorpatrona  1
 6  Solární řídící jednotka CR10 včetně třech čidel  1
 7 čerpadlo,expanzní nádoba 12litrů  včetně držáku a propojovací hadice  1
 8  Termostatický směšovací ventil  1
 9 Elektor ohřev 1

 CENA SETU 400 L- 54217 CZK BEZ DPH A  MONTÁŽE.





Solární systém - ohřev TUV 500 l

  • Systém svou velikostí vhodný pro vícegenerační domy,
    sportovní zařízení, menší firmy
  • Kombinace solárního ohřevu, dohřevu plynovým
    kotlem a elektrické topné patrony v zásobníku

 Pozice  Popis  Ks
 1 Solární kolektor U pipes, 60 vakuovych trubic  1
 2 Propojovací komponenty včetně jímky na čidlo a prostupových hadic (1m)  1
 3 Kotvící prvky pro 3 kolektorů - sklon střechy 45°, atd  1
 4  Solární stanice s ventilovou automatikou, s pernamentním odvzdušněním  1
 5  Dvouvalentní zásobník vody 500l + elektropatrona  1
 6  Solární řídící jednotka CR 10 včetně tří čidel  1
 7 čerpadlo,expanzní nádoba 12litrů včetně držáku a propojovací hadice  1
 8  Termostatický směšovací ventil  1
 9 Elektro ohřev  1



 CENA SETU 500 L - 62750 CZK BEZ DPH A MONTÁŽE .




 optimální řešení řešení pro vás jsou U pipes ...

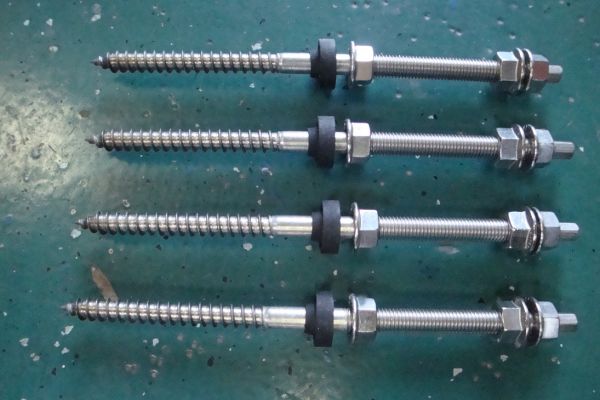

Nerezový kombi šroub (250x12) do plechových střech a šindelů :cena 82 CZK s DPH kus.
